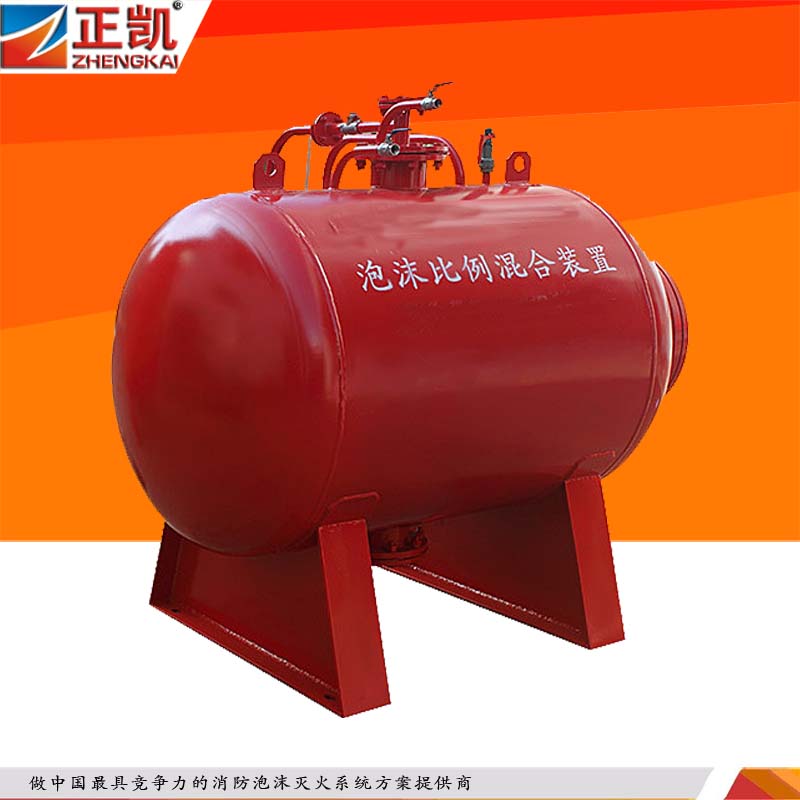

壓力式泡沫比例混合裝置主要有罐體、膠囊、比例混合器、進水管路、出液管、排水閥、排污閥、安全閥、壓力表組成。

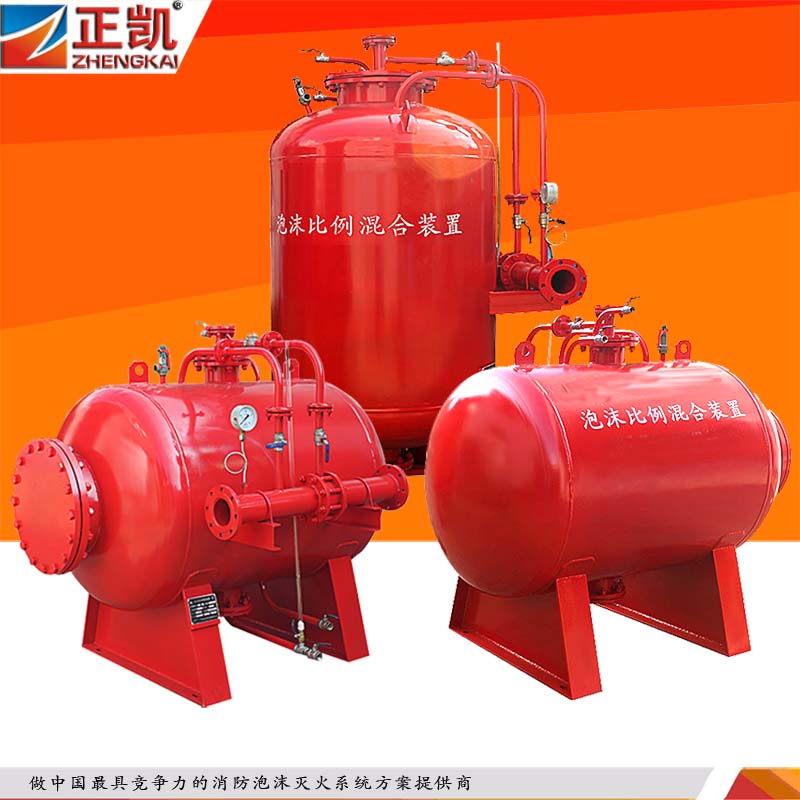

壓力式泡沫比例混合裝置主要有罐體、膠囊、比例混合器、進水管路、出液管、排水閥、排污閥、安全閥、壓力表組成。用來儲存泡沫滅火劑，通過比例混合器的作用，將消防供水置換罐內儲存的泡沫滅火劑，并與供水按一定的比例混合形成泡沫混合液的裝置。根據結構可分為臥式和立式兩種。該裝置用于液上、液下和半液下噴射泡沫滅火系統、泡沫噴淋滅火系統，或作為泡沫槍、消防炮混合液供給裝置，廣泛用于油庫儲罐區、化工廠、飛機庫、油田、燃油發電廠、鍋爐房、地下車庫、危險品倉庫、化工品倉庫等場所。
工作原理
壓力式泡沫比例混合裝置主要由帶膠囊的泡沫液壓力儲罐與利用文丘里原理制成的PHY型壓力式比例混合器組成，當系統管網中的水流經比例混合器減壓孔板時，在孔板的前后會形成壓差。壓高處的一部分水（3%或6%）通過泡沫罐的進水管進入罐內，擠壓膠囊，將膠囊中的泡沫液通過泡沫罐的出液管擠壓至比例混合器低壓處與水混合形成泡沫混合液，形成的泡沫混合液輸出到泡沫產生設備，與空氣混合產生泡沫。
產品特點
1.泡沫混合比例準確可靠，噴射的泡沫液穿透能力強，滅火效率高。
2. 未用完的泡沫液可繼續使用, 節約泡沫液，降低成本。
3.適用范圍廣，無論高、中、低倍數泡沫滅火劑均可使用。
型號 | 流量范圍(L/S) | 混合比例(%) | 工作壓力(Mpa) | 壓降(MPa) | 通徑(mm) |
PHYM16/10 PHYM16/15 | 4-16 | 3或6 | 0.6-1.2 | ≤0.15MPa | 100 |
PHYM32/10 PHYM32/20 PHYM32/30 | 10-32 | 3或6 | 0.6-1.2 | ≤0.15MPa | 100 |
PHYM48/20 PHYM48/30 PHYM48/40 | 10-40 | 3或6 | 0.6-1.2 | ≤0.15MPa | 100 |
PHYM64/20 PHYM64/30 PHYM64/40 PHYM64/50 PHYM64/60 PHYM64/70 PHYM64/80 | 20-64 | 3或6 | 0.6-1.2 | ≤0.15MPa | 150 |
PHYM80/80 PHYM80/90 PHYM80/100 | 20-80 | 3或6 | 0.6-1.2 | ≤0.15MPa | 150 |
PHYM100/90 PHYM100/100 PHYM100/110 PHYM100/120 | 24-100 | 3或6 | 0.6-1.2 | ≤0.15MPa | 150/200 |
備注：比例混合器管道通徑和泡沫罐容積可根據用戶需求而定。 | |||||
